机械通风性能曲线
冷却技术研究所CTI发布了冷却塔测试标准ATC-105,以标准化所有类型冷却塔的测试。本标准详细描述了测试方法以及评估收集数据以确定冷却塔能力的程序。根据收集的测试数据确定塔的能力有两种方法:特征曲线法和性能曲线法。可以使用“需求曲线”选项卡以及制造商提供的适当数据和现场测试数据来执行特性曲线方法。性能曲线方法可以使用“机械通风性能曲线”选项卡,以及冷却塔制造商或重建者提供的一组性能曲线和现场测试数据来执行。
该应用程序现在设计用于所有类型的机械通风冷却塔;横流和逆流、引风和强制通风。
机械通风性能曲线选项卡用法
性能曲线方法允许使用一组制造商的性能曲线评估测试数据。对于该标签应用,曲线必须符合ATC-105规范,即至少3个流量(例如,设计的90%、100%和110%),3个冷幅(例如,设计的80%、100%和120%),以及至少三个但不超过六个湿球温度(最好其中一个点是设计湿球温度)。计算首先把测试时进塔湿球温度,然后冷幅,最后离开塔的水温时,将性能曲线相交。通过原始数据点和两个连续的交叉图,使用平滑拟合的三次样条曲线确定所有插值点,以获得测试条件下的预测流量。
调整后的测试流量是根据实际风扇电机输出功率与设计风扇输出功率之间的差异以及测试与设计空气密度之间的差异调整的测试水流量。由于ATC-105规定性能曲线应基于恒定的风扇俯仰角,因此必须根据空气密度调整测试流量。这意味着随着空气密度的增加(即在较低的湿球温度下),恒定螺距风扇(和恒速风扇)将根据密度变化成比例地增加风扇功率。调整后的测试流量补偿了这种密度对电机输出功率的影响。
塔的整体能力是调整后的测试流量除以预测流量。
打开“机械通风性能曲线”选项卡的界面

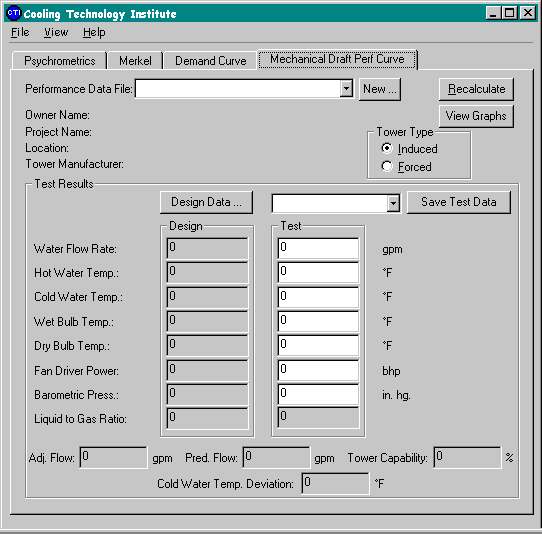

该应用程序有两个数据输入界面,用于输入设计、测试和曲线数据。打开界面(选择“性能曲线”选项卡时进入视图的界面)是主工作表。单击下面界面截图的各个数据和控制区域,查看每个区域的帮助文本。

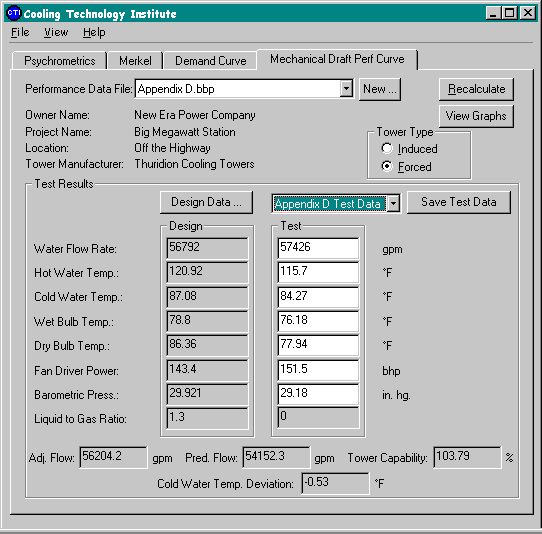

熟悉此应用程序的******方法是加载此程序附带的一个示例。这些示例对应于ATC-105附录C中SI数据和附录D中IP(英寸磅)数据的示例。要访问这些文件,请单击性能曲线打开界面上“新建”按钮旁边的向下箭头(请参见下图)。
对于3.0版,此应用程序有三个重要的新增功能。
包括送风(FD)冷却塔性能分析。
冷水偏差的计算。该值表示如果冷却塔在其测试物理条件下的精确设计条件下运行,则预期的冷水温度。
将交叉图直接复制到字处理或电子表格应用程序中。
机械通风性能曲线选项卡:首次输入数据
首次数据输入是一个手动过程。
1、点击“新建”按钮。将出现“新建性能数据文件”对话框,允许您为数据集输入唯一的文件名。单击标有“基于:”的框上的向下箭头,将允许您使用现有数据集作为新数据集的基础。

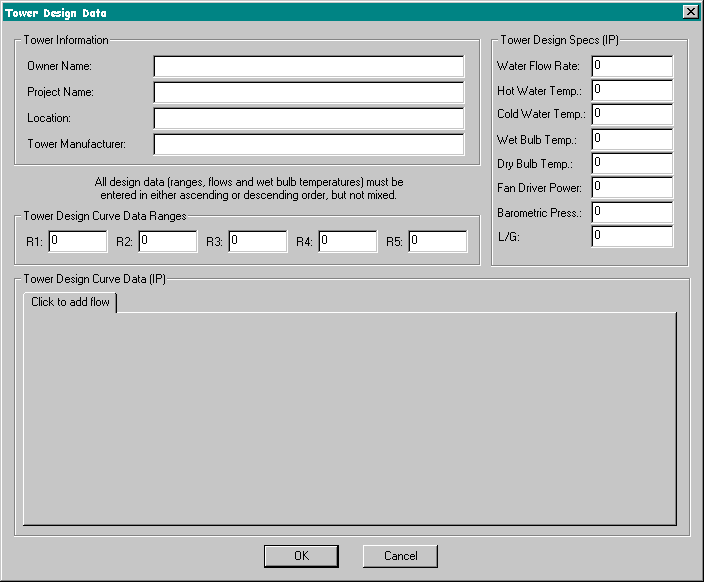

2、接下来点击“查看设计数据”,弹出“塔架设计数据屏幕”。这是输入性能曲线数据的屏幕(请参见下面的屏幕截图)。单击各个数据区域将弹出定义。
3、在“Tower information”区域输入项目信息,在“Tower design Specs”区域输入设计数据。
4、在“冷却塔设计曲线数据”区域输入曲线数据。这些数据可以从一组性能曲线中读取,也可以作为数据文件或电子表格中的离散点提供。如果是后者,则可以在适当的应用程序(电子表格、文字处理器或文本编辑器)中访问数据,并将其逐点剪切和粘贴到数据字段中。输入所有数据后,单击“确定”。
性能曲线”选项卡:使用现有项目文件
一旦创建了数据文件,就可以轻松访问它以供以后评估。或者,如果数据文件是由第三方准备的(例如,制造商或重建商可能以这种格式提供性能曲线),则可以访问它并输入测试数据以进行快速评估。
1、点击“新建”按钮左侧的向下箭头,选择要访问的项目文件。
2、单击“保存测试数据”按钮左侧的向下箭头,然后选择“新建测试”。这将弹出“新建测试”对话框,允许命名新的测试数据。输入描述性名称(测试日期和时间可能合适),然后单击“确定”。
3、在适当的数据框中输入测试数据。tab键允许您从一个数据框快速移动到下一个数据框,以方便数据输入。完成后,单击“保存测试数据”以存储数据。
4、点击“重新计算”计算塔的能力。
性能曲线选项卡:查看图表
输入数据并完成计算后,您可能希望查看图表。
1、点击查看图表按钮。
2、每个流程都有选项卡,加上两个交叉图。
3、单击每个选项卡以查看特定图形。可以在任何特定区域查看或放大每个图形。叠加在每个流量图上的是一条垂直线,表示进入湿球温度的测试。这些图表可以在屏幕上查看,并通过单击“复制”复制到文字处理或电子表格应用程序。
4、交会图1显示了基于试验进入湿球温度与试验冷却范围的各种流量下的预测出水温度。
5.交会图2显示了基于试验进入湿球温度、试验冷却范围和试验离开水温的预测流量。离开水温的测试水平线与曲线相交,并产生预测的流速。预测流量是塔可以冷却到测试的水流,在测试时离开水温进入湿球温度,测试范围。
性能曲线选项卡:打印报告
输入数据并完成计算后,您可能希望打印报告的硬拷贝。
1、点击屏幕左上角的“文件”下拉框,选择打印设置。
2、选择打印机、纸张并选择纵向。单击“确定”。
3、再次选择“文件”并选择“打印预览”选项。
如果一切正常,则关闭打印预览窗口并从“文件”下拉菜单中选择“打印”。您可以选择打印性能报告或设计数据报告。
要打印到文件以便以后打印或预览或插入报表,您可以使用Windows“添加打印机”对话框创建一台通用打印机,该对话框可通过单击“开始”按钮,然后单击“设置”和“打印机”来访问。根据所使用的Windows版本的不同,该过程会有所不同。选择通用打印机后,单击“打印到文件”。设置向导完成后,用鼠标右键单击刚刚创建的新打印机,并将其选作默认打印机。
现在可以通过单击按钮(在图形窗口上反转)在白色背景上打印带有黑线的图形。反转后,单击“复制”将图形放置在剪贴板中。现在,图像可以直接粘贴到任何文字处理器或电子表格应用程序中。
